화면 구성과 리본

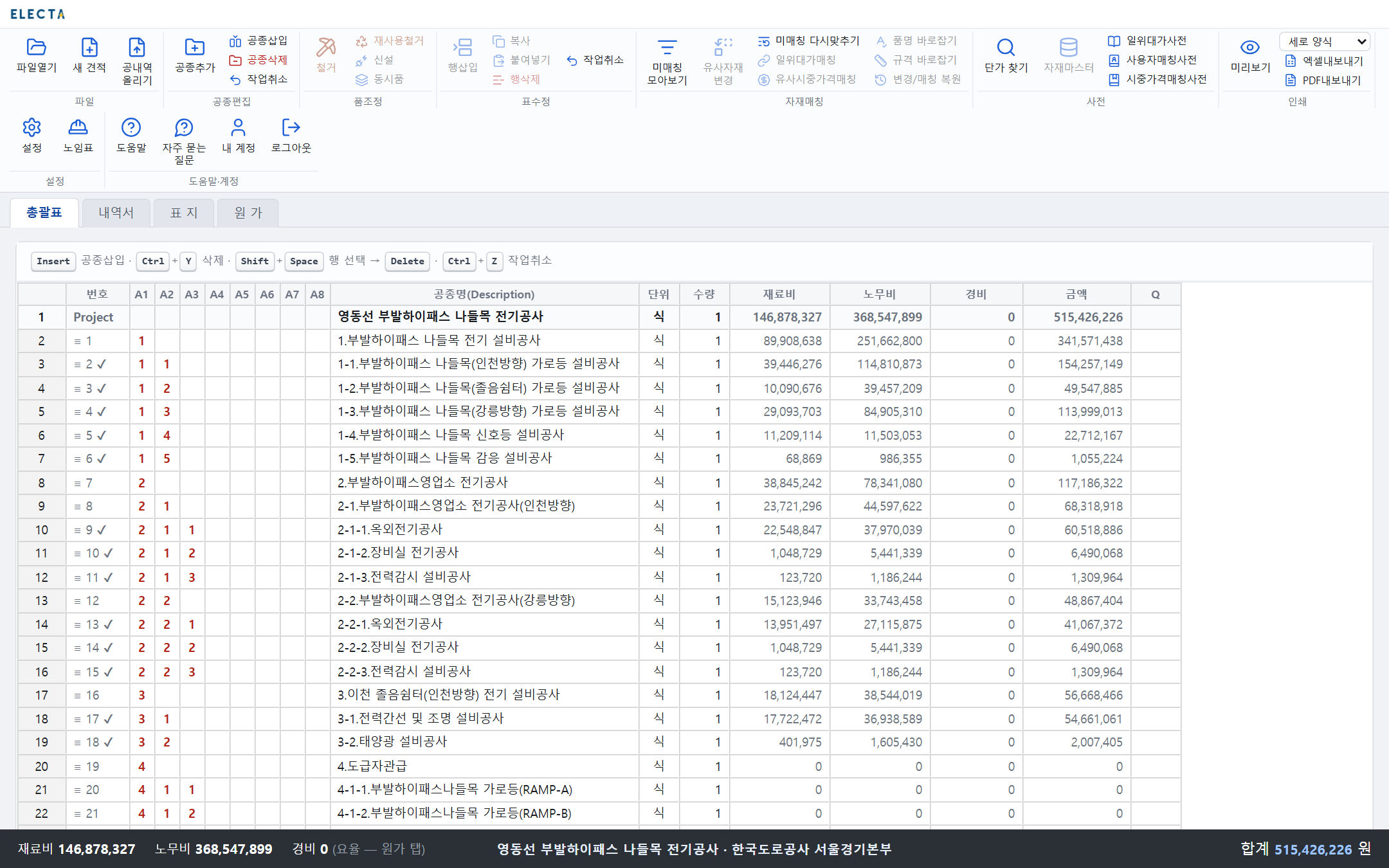

견적 화면은 위에서부터 리본(작업 단추) · 탭(총괄표·내역서·표지·원가) · 작업판 · 바닥 줄(현장 합계)로 되어 있습니다. 아래 그림은 실제 견적 화면입니다.

화면 구성

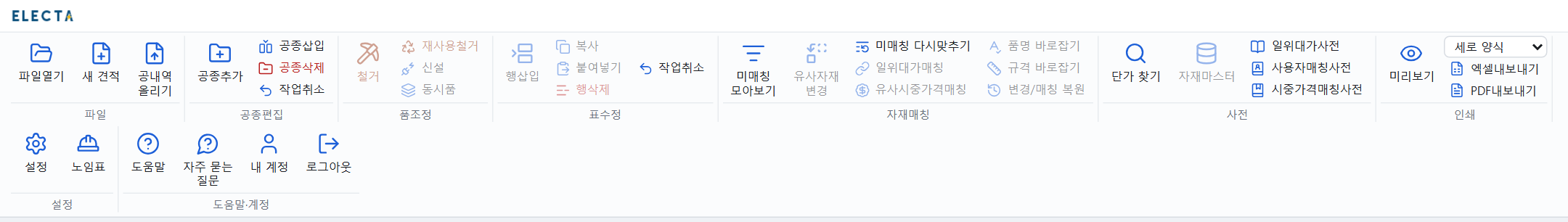

• 리본 — 작업 단추를 성격별 묶음(파일·공종편집·품조정·표수정·자재매칭·사전·인쇄·설정)으로 나눴습니다. 지금 탭에서 쓸 수 없는 단추는 흐리게 보입니다(예: 품조정·표수정은 내역서 탭에서만).
• 탭 — 총괄표(공종 합계) · 내역서(공종별 자재 줄) · 표지 · 원가(원가계산서).
• 바닥 줄 — 재료비·노무비·경비와 합계. 요율로 붙는 경비는 원가 탭에서 봅니다.
• 창 옮기기·크기 — 자재마스터·일위대가 사전 같은 창은 머리(제목 줄)를 끌어 옮기고, 오른쪽 아래 모서리를 끌어 크기를 바꿉니다. 머리를 두 번 누르면 처음 자리·크기로 돌아갑니다. 자재마스터·일위대가 사전은 머리의 [⧉ 새 창]으로 별도 창에 띄워 브라우저 밖·다른 모니터로 옮길 수 있습니다 — 별도 창에서 [담기]·[이 일위대가로 매칭]을 누르면 지금 견적의 내역서(고른 공종·삽입 자리)에 들어가고, 머리에 담길 곳이 보입니다.

견적 시작하기

견적을 시작하는 길은 둘입니다. 섞어 써도 됩니다.

1. 공내역서 올리기 — [공내역 올리기]로 발주처 공내역서(xlsx·xls)를 고르면 먼저 분석 결과(공종·행 수·맞춘 자재·못 맞춘 줄)를 보여 주고, [가져오기]를 눌러야 새 견적이 만들어집니다. 원가 시트에 발주처 요율이 있으면 함께 읽습니다.
2. 빈 견적에서 짜기 — [새 견적]으로 현장명·발주처를 적고 공종을 만든 뒤, 내역서의 빈 줄을 눌러 자재마스터에서 자재를 담습니다.

받는 공내역 엑셀 양식

공내역서는 아래처럼 품명 · 규격 · 단위 · 수량 칸이 있고, 공종 줄과 자재 줄이 위아래로 이어진 형태를 받습니다.

• 머리글 줄(품명 · 규격 · 단위 · 수량)은 앞 20줄 안에 있어야 합니다.
• 공종 줄 — 품명 칸에 「1. 공종명」, 하위 공종은 「1-1. 공종명」처럼 번호와 점을 붙이고 규격·수량은 비웁니다.
• 자재 줄 — 품명·규격·단위·수량을 적습니다. 소계·합계 줄은 있어도 건너뜁니다.
• 공종 번호를 따로 「내역번호」 칸에 적은 공내역서(가 · Ⅰ · A.1 · 1.1 …)는 올릴 수 없습니다 — 공종 줄 품명 앞에 「1.」·「1-1.」 번호를 붙이고 「내역번호」 칸을 지운 뒤 다시 올려 주세요.

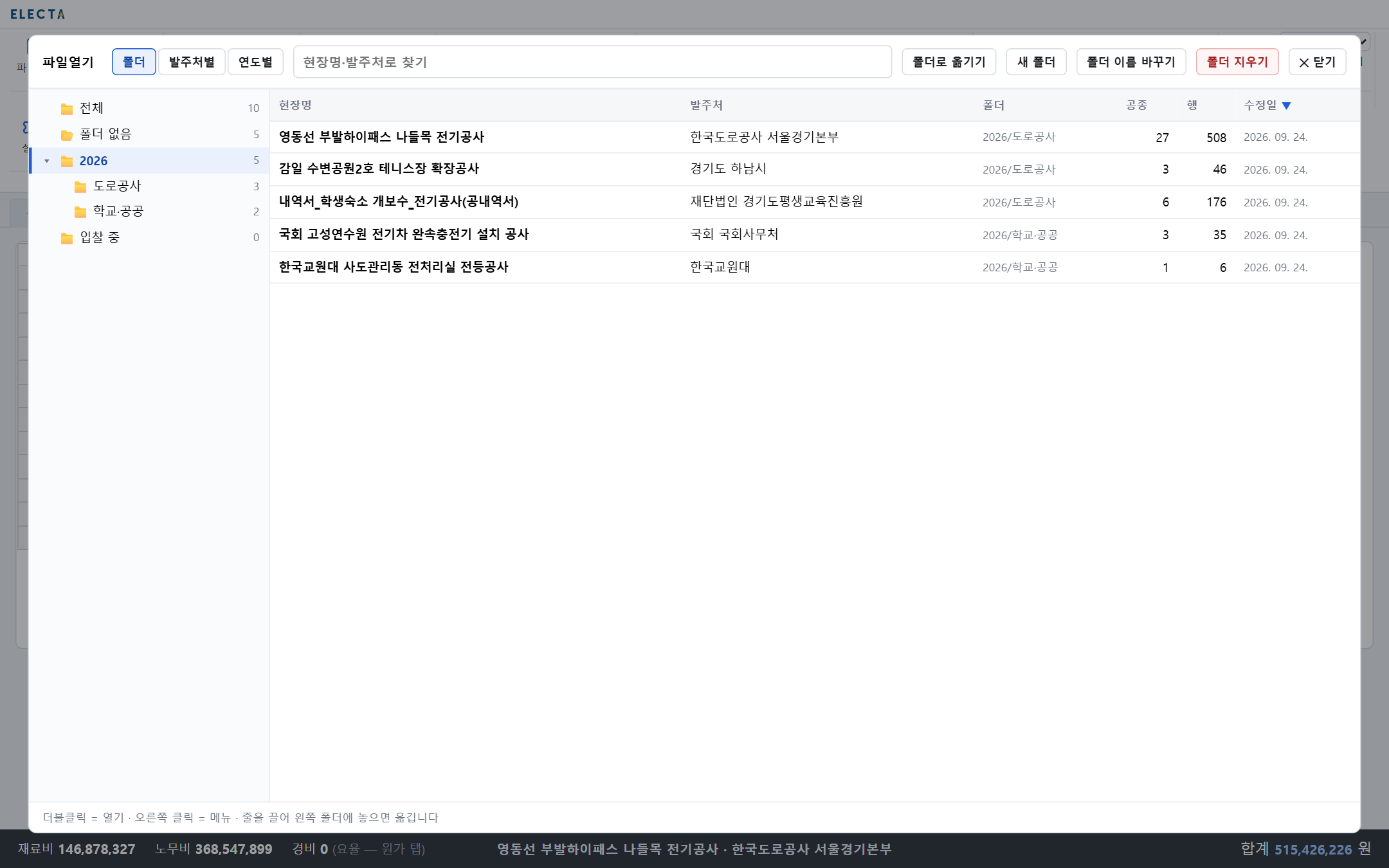

파일열기 — 탐색기

• 열기 — 줄을 더블클릭합니다. 열 머리(현장명·발주처·수정일…)를 누르면 그 순서로 정렬됩니다.

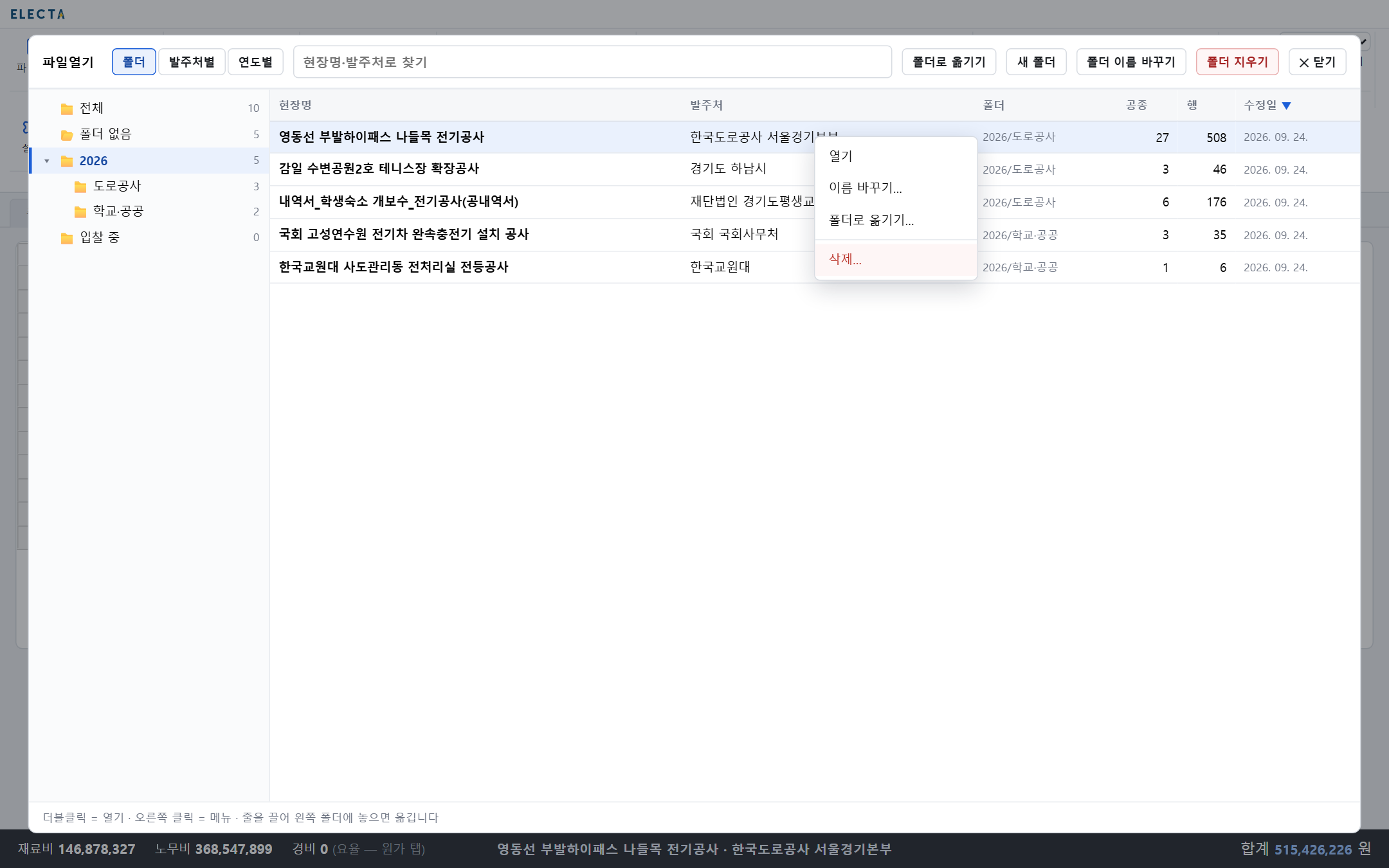

• 폴더 만들기·이름 바꾸기·지우기 — 창 위의 [새 폴더](지금 고른 폴더 안에) · [폴더 이름 바꾸기] · [폴더 지우기]는 왼쪽에서 고른 폴더에 대해 동작합니다(폴더를 안 골랐으면 흐립니다). 폴더를 오른쪽 클릭해도 같은 메뉴가 나옵니다. 이름을 바꾸면 안의 폴더와 견적도 함께 따라갑니다. 견적이 든 폴더는 지우지 않습니다.

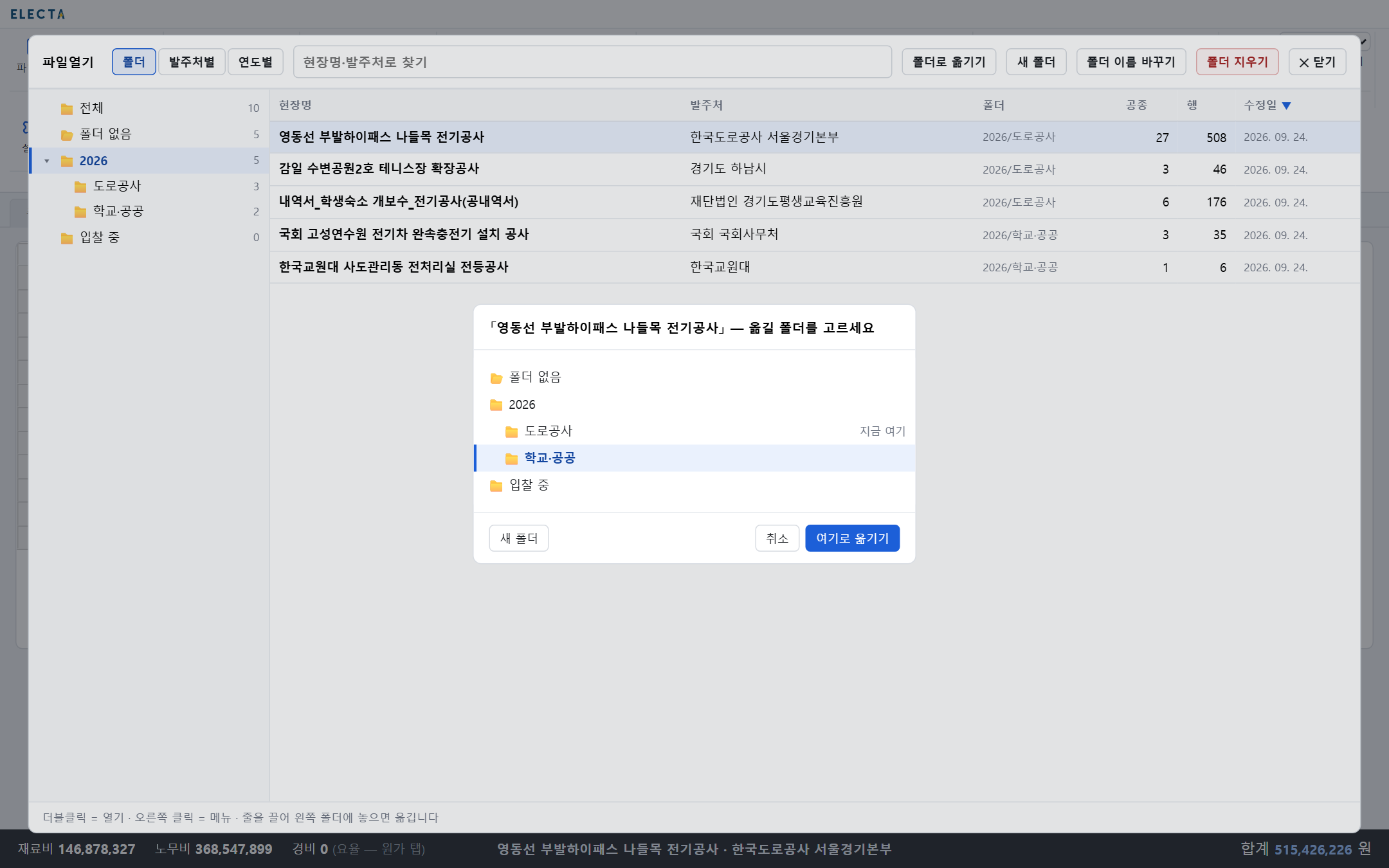

• 옮기기 — 견적 줄을 고르고 창 위의 [폴더로 옮기기](또는 오른쪽 클릭)를 누르면 폴더 고르기 창이 열립니다. 폴더를 누르고 [여기로 옮기기] — 옮길 곳이 없으면 그 창의 [새 폴더]로 만들어 바로 고릅니다. 줄을 끌어 왼쪽 폴더에 놓아도 됩니다. 옮겨도 수정일은 그대로입니다.

• 폴더는 회사 계정마다 따로이며, 다른 회사에서 보이지 않습니다.

리본

파일

공종편집 — 총괄표 탭에서

품조정 — 내역서 탭에서, 줄을 고른 뒤

철거·재사용철거 줄은 인쇄물 비고에 적용 내용(예: 「철거 30%」·「재사용철거 80%」)이 함께 찍힙니다.

표수정 — 내역서 탭에서

자재매칭 — 공내역서로 들여온 줄을 사전에 맞출 때

사람이 고른 짝은 회사의 매칭 사전에 쌓여, 다음 공내역서부터 같은 표기는 저절로 맞춰집니다.

사전

인쇄

설정

도움말·계정

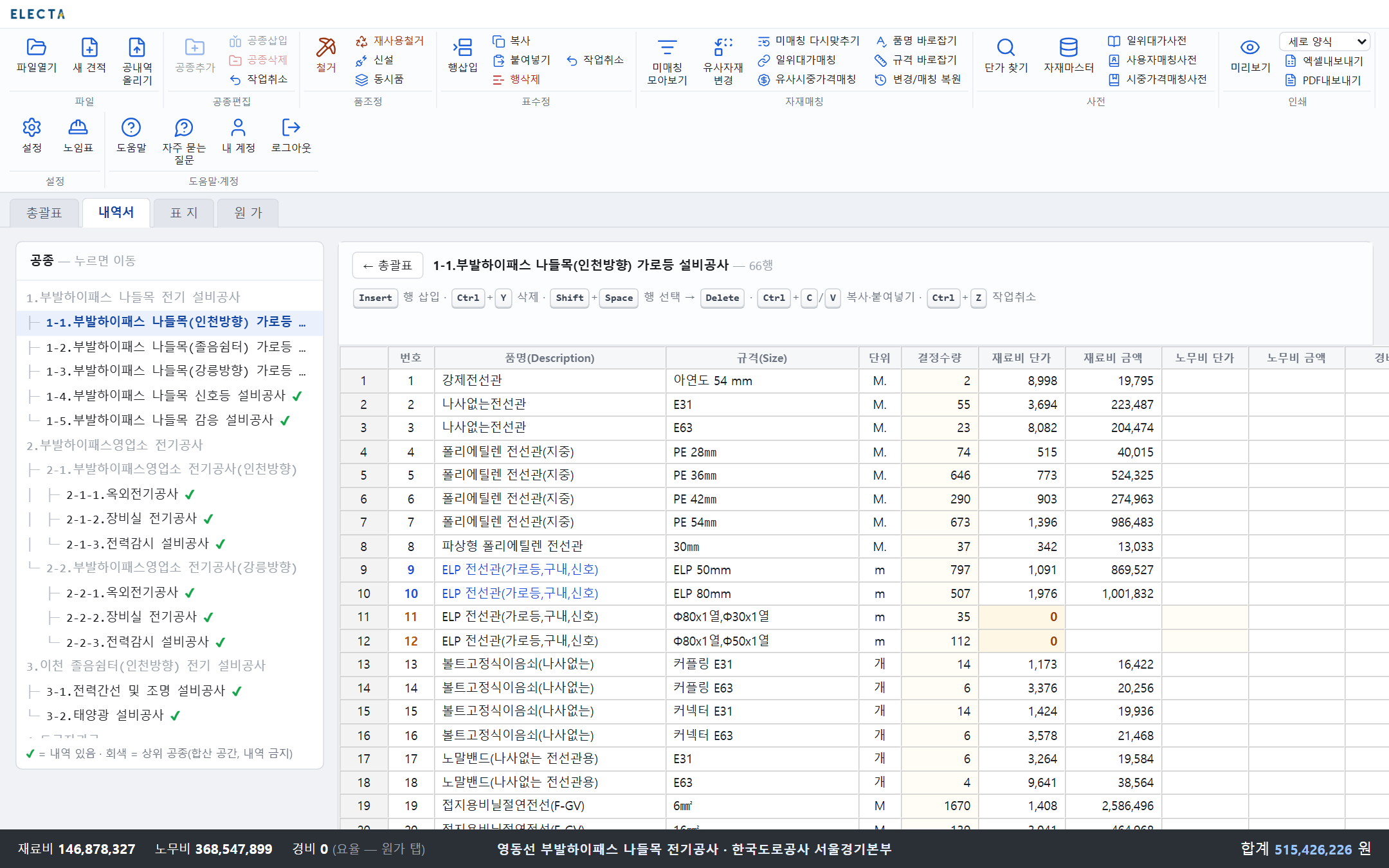

내역서 탭

• 산출수량(노란 칸)을 고치면 그 줄의 재료비·노무비가 다시 계산됩니다. 사전에 없는 수작업 줄은 단가도 직접 적습니다.
• 단가 칸은 현장 설정의 자재비율·노무비율과 할증까지 적용한 적용단가입니다 — 인쇄물에 찍히는 단가와 같고, 단가 × 수량 = 금액입니다. 자재비율을 바꾸면 단가 칸도 함께 바뀝니다. 수작업 줄에 단가를 적으면 그 값이 적용단가로 들어갑니다.
• 줄의 종류 — 일반 자재 줄 · 빨강 — 자동생성 부자재(소모잡자재·배관 부속재·공구손료) · 파랑 — 노무 줄(수량 방식) · (소계)(합계) · 번호가 주황이고 비고가 「수작업」 — 사전에 못 맞춰 직접 적은 줄 · 청록이고 비고가 「지급자재」 — 발주처가 지급하는 자재(재료비 0).
• 노무 줄(수량 방식) — 직종명마다 한 줄로 모입니다. 인공은 철거율·할증·동시품까지 곱한 실제 적용 인공(소수 다섯째 자리)이고, 단가는 노임 × 노무비율, 금액 = 인공 × 단가입니다. 을지(직종별 인공)가 없는 표준시장단가의 노무는 「노무비 · 표준시장단가 노무 · 식 1」 줄로 보입니다.
• 파란 글자 품명은 일위대가 줄입니다. 빈 줄을 누르면 자재마스터 창이 열리고, 담은 자재는 그 자리(또는 [행삽입]으로 잡은 자리)에 들어갑니다.

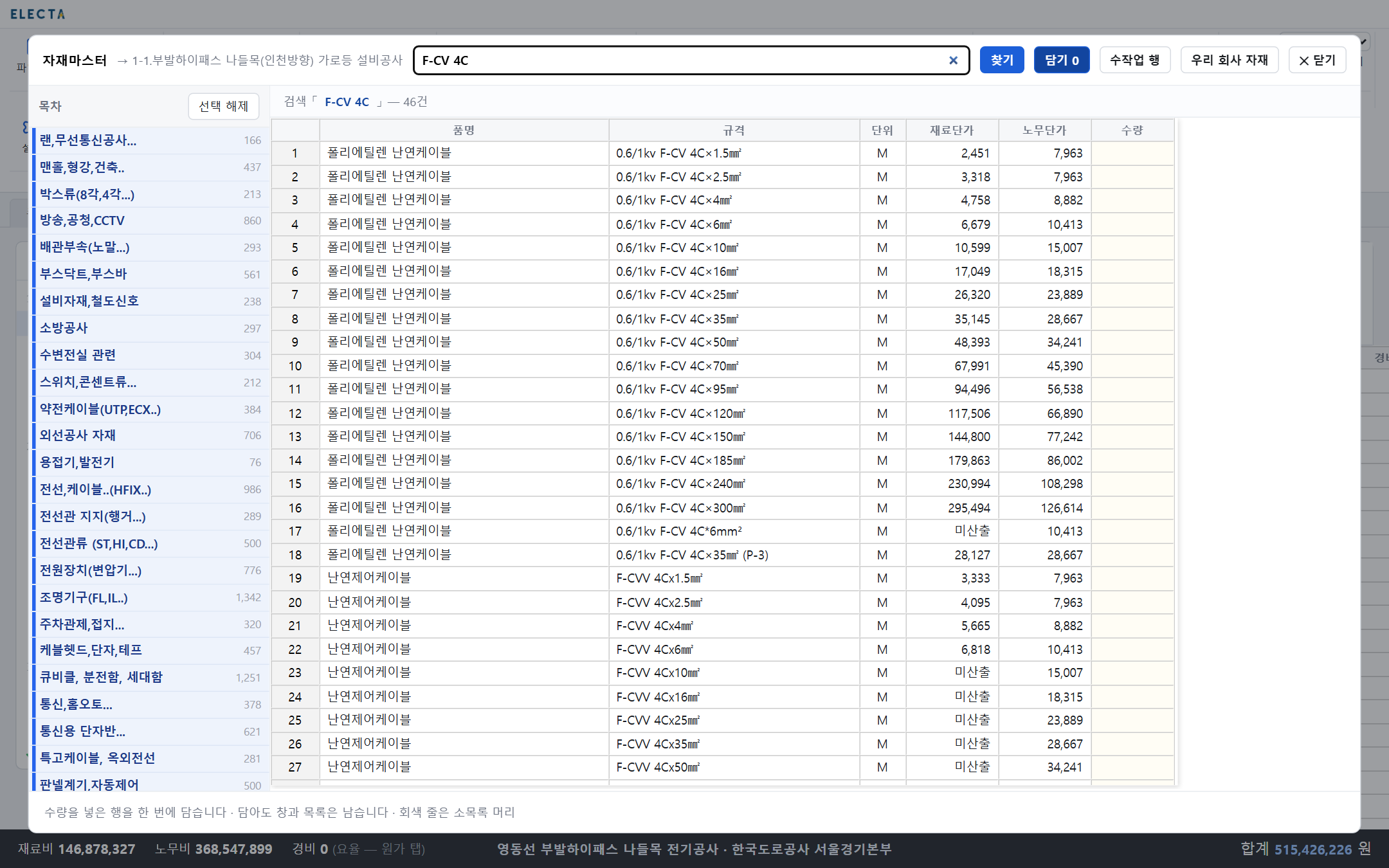

자재마스터 창

• 담아도 창과 목록은 남아 있어 연달아 담을 수 있습니다. [수작업 행]은 사전에 없는 자재를 품명·규격·단위·수량·단가로 직접 적습니다.
• 목차를 골랐으면 검색은 그 안에서 좁혀집니다. [선택 해제]로 목차를 풀고 사전 전체에서 찾습니다.
• 검색 결과가 아주 많으면(500 건 넘게) 공용 자재는 앞부분만 보이고, 우리 회사 자재는 빠짐없이 목록 끝에 붙습니다 — 더 좁혀 찾으면 공용 자재도 다 보입니다.
• 목차 끝의 「우리 회사 자재」에는 회사가 등록한 자재가 모입니다 — 다른 회사에는 보이지 않습니다.

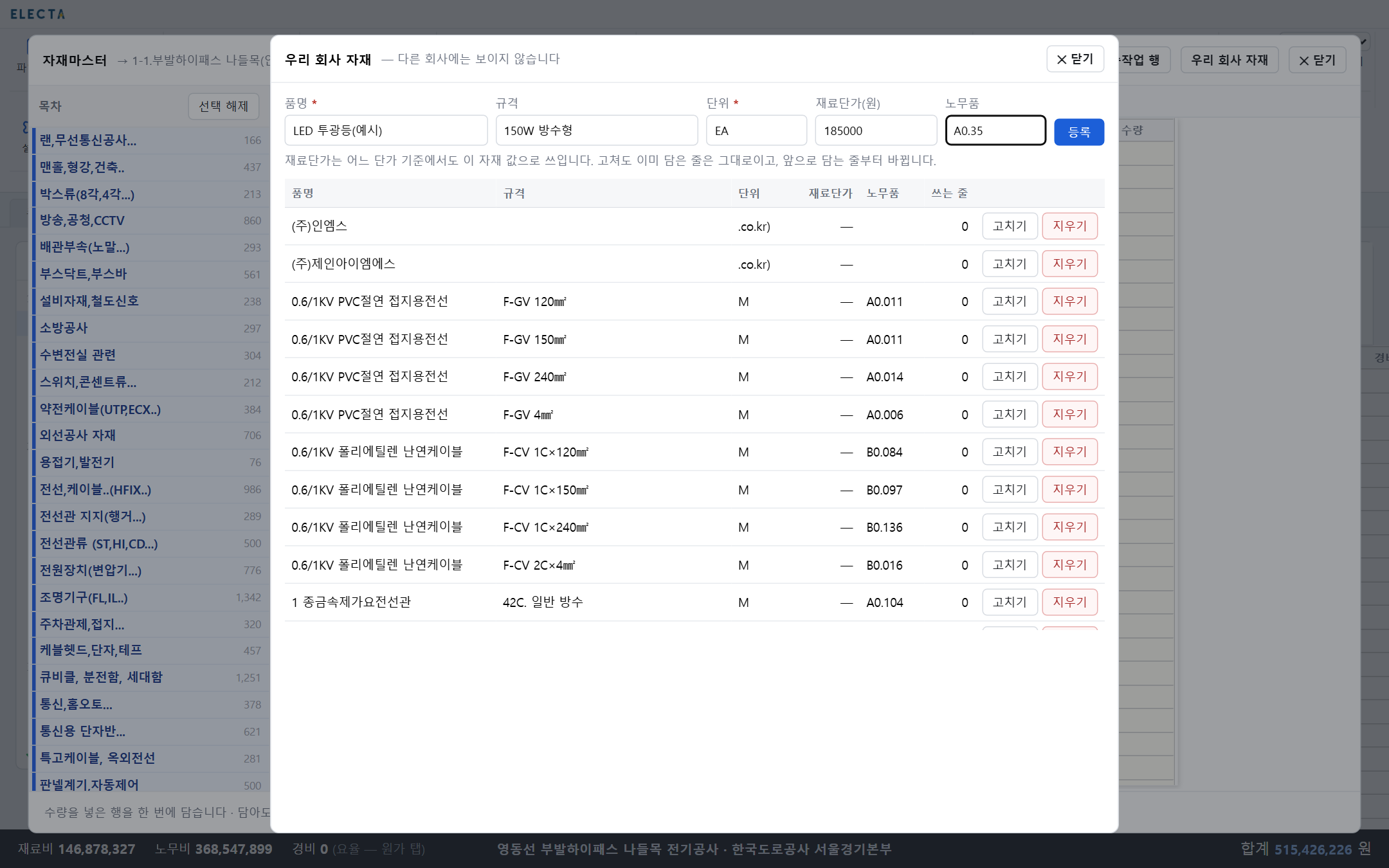

우리 회사 자재

• 목차는 우리 회사 안의 분류입니다 — 목록에서 고르거나 「직접 입력…」으로 새 목차를 만듭니다. 자재마스터 목차의 「우리 회사 자재」 아래 목차마다 묶음이 생기고(비우면 「등록한 자재」), 리본의 목차 필터로 한 목차만 볼 수 있습니다. 필터를 건 채 새 자재를 적으면 그 목차로 들어갑니다.
• 재료단가는 어느 단가 기준을 고른 현장에서도 이 자재 값으로 쓰입니다.
• 단위는 콤보상자 — 칸 오른쪽 ▾ 를 누르거나 더블클릭하면 목록이 열립니다(글자를 치면 좁혀집니다) — 목록에 없는 단위는 맨 끝 「직접 입력…」으로 적어 넣습니다. 노무는 「직종 1 + 인공 1」 … 「직종 4 + 인공 4」 쌍으로 — 직종은 목록(노임표의 직종명)에서 고르고 1 단위당 인공을 숫자로 적습니다. 「노무 참고」 칸에 1 단위 노무비 합이 보입니다. 수량 방식에서 직종마다 노무 줄로 모이고, 금액엔 현장의노임표·노무비율·할증이 곱해집니다.
• 고쳐도 이미 담은 줄은 그대로이고 앞으로 담는 줄부터 바뀝니다. 견적에서 쓰는 자재는 지울 수 없습니다(지우면 그 줄이 사전에서 떨어지므로).
• 리본의 [작업취소](Ctrl+Z)는 이 창을 연 뒤에 바꾼 것을 마지막부터 되돌립니다 — 엑셀처럼 칸 하나가 한 단계(최근 50단계), 선택 삭제는 한 단계로 다시 등록됩니다. 되돌려 줄이 다 비면 등록도 취소됩니다. 창을 닫았다 열면 처음부터입니다.
• 공내역서를 올리거나 [미매칭 다시맞추기]를 누르면 회사 자재도 저절로 붙습니다 — 품명·규격이 글자까지 같을 때, 그리고 한 번 [유사자재변경]으로 회사 자재를 골라 둔 표기(사용자매칭사전에 쌓인 기록)일 때입니다. 사람이 골라 둔 기록은 이름이 같은 다른 품목보다 먼저 쓰입니다.

우리 회사 일위대가

회사가 자주 쓰는 공사 묶음을 일위대가(갑지 + 을지)로 만들어 두고 견적에 한 줄로 담습니다 — 다른 회사에는 보이지 않습니다. 자재마스터 창 머리 또는 일위대가사전 창 리본의 [우리 회사 일위대가]로 엽니다. 창은 일위대가 목록과 을지 두 탭입니다.

• 만들기 — 목록 탭 맨 아래 빈 줄에 품명·단위를 적으면 새 일위대가가 생깁니다(리본 [새 일위대가] · Insert). 규격·목차도 적을 수 있고, 칸을 고치면 바로 저장됩니다. 목차를 적으면 일위대가사전 계열이 「우리 회사 일위대가 · 목차」로 나뉩니다.
• 을지 적기 — 일위대가 하나는 한 작업범위(예: 분전반 설치 1 개소)입니다. 목록 맨 앞 번호 칸의 ≡ 를 누르면 그 일위대가의 을지로 갑니다([을지 열기]도 같습니다). 을지 리본 [재료 찾기] 창에서 그 작업에 드는 재료를 모읍니다 — 왼쪽 자재 목차·일위대가 계열을 따라가거나, 위 검색칸에 적어 자재와 일위대가를 함께 찾고(종류로 한쪽만 볼 수 있습니다), 수량 칸에 1 단위에 드는 양을 적어 [을지에 넣기](줄을 더블클릭하면 수량 1 로 한 줄). 창은 남아 있어 연달아 넣을 수 있습니다. 자재 단가는 견적 화면의 단가 옵션 값입니다. 그 밖에 리본으로 넣는 줄: [노무 줄](직종을 고르고 인공을 적으면 노임은 지금 반기 값으로) · [공구손료](노무비의 N % — 노무 줄을 고치면 따라 바뀝니다) · [줄 추가](사전에 없는 자재를 직접 적기). 수량·단가 칸을 고친 뒤 [저장](Ctrl+S). 리본 검색칸은 우리 회사 일위대가 목록을 찾습니다.
• 노무 자동 계산 — 자재마스터에서 넣은 자재에 품셈(공량)이 있으면(예: 내선전공 0.08인) 「수량 × 인공(노임할증 포함)」을 직종마다 모아 파란 「품셈 자동」 노무 줄을 만듭니다. 자재 수량을 고치면 바로 따라 바뀌고, 공구손료도 함께 바뀝니다. 손으로 넣은 노무 줄은 그대로 더해집니다. 공용에서 복사한 줄은 노무가 이미 노무 줄에 있어 자동 노무에서 빠집니다.
• 공구손료 자동 — 노무 줄이 있으면 「공구손료 · 노무비의 3 %」 줄이 저절로 붙습니다. 다른 %가 필요하면 [공구손료]로 넣으면 그 줄이 대신합니다. 같은 직종이 「품셈 자동」 줄과 손 노무 줄에 둘 다 있으면 을지 머리에 빨간 경고가 뜹니다 — 같은 일이면 손 줄을 빼세요(두 번 셉니다).
• 금액 — 재료비·노무비·경비 칸은 단가, 금액 = 수량 × 단가입니다. 줄 금액은 소수 첫째 자리 아래를, 합계는 원 단위 아래를 버립니다(조달청 표준일위대가와 같은 규칙). 저장하면 갑지(목록의 재료비·노무비·경비)가 이 합계로 바뀝니다. 다른 일위대가를 품은 줄은 그 일위대가 값으로 잠깁니다.
• 공용 일위대가를 고쳐 쓰기 — 일위대가사전에서 일위대가를 고르고 리본 [우리 회사로 복사]. 을지가 그대로 복사되고 이 창이 그 을지로 열립니다. 복사본은 지금 단가로 고정됩니다.
• 견적에 담기 — 일위대가사전 계열 맨 앞 「우리 회사 일위대가」에서 고릅니다. 고쳐도 이미 담은 줄은 그대로이고 앞으로 담는 줄부터 바뀝니다. 견적에서 쓰는 일위대가와 다른 우리 일위대가에 들어 있는 일위대가는 지울 수 없습니다.
• [작업취소]는 저장 전 수정을 버리거나, 저장한 뒤엔 마지막 저장을 되돌립니다(Ctrl+Z — 칸을 고치는 중이 아닐 때).

분전함 을지

내역서의 분전함 행 하나 뒤에는 그 분전함의 을지(함체 · 차단기 · 부스바 · 부속 · 설치 노무)가 있습니다. 리본 표수정 [분전함]으로 새로 넣거나 [분전함 변환]으로 공내역서의 분전반 행을 바꾼 뒤, 번호 칸의 ≡ 를 누르면 열립니다. 창 리본 [도움말]에도 같은 설명이 있습니다.

• 을지 비우기 — 리본 [을지 비우기]는 을지 줄을 전부 지우고 손으로 고친 W·H·D 도 비워 처음부터 다시 작업하게 합니다(형태·설치·재질·계량·요율은 그대로). [저장]해야 반영되고, 저장 전에는 [작업취소]로 되돌립니다.
• 도면올리기(분전반단선결선도) — 리본 [도면올리기(분전반단선결선도)]로 제작도면 PDF(CAD 에서 뽑은 글자가 든 것)를 올리면 차단기 표(형식·극수·AF·AT·kA)를 읽어 자재마스터의 차단기에 맞춘 줄을 확인 창에 보입니다. 수량·자재를 확인하고 [을지에 넣기]를 누르면 을지에 들어갑니다 — 저절로 들어가지 않습니다. 도면에서 읽은 설치·형태·재질·계량도 위 칸에 적용할 수 있습니다. 결선도·외형도 여러 장을 함께 올릴 수 있고, 메인 차단기 규격이 자재마스터에 없으면 같은 극수의 다음 큰 AF 로 맞추고 까닭을 보입니다. 원본은 보관되어 풀이 칸의 「도면:」 링크로 다시 엽니다. 스캔·이미지 PDF 는 아직 읽지 못합니다 — 그때는 [재료 찾기]로 넣습니다.
• 차단기 넣기 — 리본 [재료 찾기]에서 메인·분기 차단기를 찾아 수량을 적고 넣습니다. 차단기를 넣으면 함체 크기·기본단가와 부스바 수량이 바로 다시 셈됩니다.
• 함체 줄 — [계산값으로 함체 추가]를 누르면 차단기 규격으로 계산한 크기·단가로 을지 맨 위에 함체 줄이 들어갑니다. 저절로 들어가지 않으며, 지우면 함체 없이 저장됩니다. 함체 폭은 업체 제작 기준으로 회로 수(5 회로까지 500 · 6~9 회로 600 · 10 회로 이상 700) · 메인 차단기 크기(250AF 급 700 · 400AF 급 800) · 급속 · CT 계량(700 부터)에 따라 정해지고, 높이는 차단기 배치로 셉니다. 크기는 위 W·H·D 칸에 직접 적어 바꿀 수 있습니다(비우면 계산값).
• 함체요율 — 함체 단가 = 기본단가 × 함체요율. 업체마다 다른 제작가를 함체요율로 맞춥니다.
• 형태 · 설치 · 재질 · 계량 — 형태(벽부·자립·매립)에 따라 현장 설치 인공이 달라지고, 옥외·자립은 받침이 붙은 깊이로 셉니다. 옥외 자립형은 정면도·측면도에 하부 베이스(200mm)가 함께 그려집니다. 재질은 함체 기본단가, 계량(WHM 직결·CT)은 함체 높이에 반영됩니다. 계량 「없음」은 계량칸 없이 차단기칸만으로 셉니다.
• 부스바 — [계산값으로 부스바 추가]를 누르면 「주 모선」·「분기 접속편」 두 줄이 들어갑니다. 수량(m)은 차단기 배치에 따라 정해지며 차단기를 바꾸면 따라 바뀝니다. 규격은 차단기의 정격전류(AT)에 맞춰 저절로 골라집니다 — 「주 모선」은 메인 차단기 기준이고 위 「주 모선」에서 바꿀 수 있습니다. 「분기 접속편」은 분기 차단기마다 그 용량에 맞는 규격으로 골라 규격별로 줄이 나뉘고, 수량(m)도 규격마다 따로 셉니다. 접속편 규격은 누전차단기(ELB)와 배선용 차단기를 따로 기준으로 고릅니다(같은 50AT 라도 누전 3.0×12 · 배선용 3.0×15).
• SPD(서지보호기) — SPD를 넣으면 4P 배선용 차단기와 한 세트로 보고, 그 차단기는 다른 차단기와 같은 줄을 쓰지 않습니다. 짝이 될 4P 배선용 차단기가 없으면 안내가 뜹니다.
• 차단기 배치 — 한 줄에는 같은 극수(2P끼리 · 4P끼리)의 차단기만 놓이고, 같은 줄의 차단기는 모선 연결점을 함께 씁니다. 정면도·측면도는 지금 배치를 그대로 보입니다.
• 부속 자동 줄 — 차단기를 넣으면 접지단자대(ET) · 부스바지지재(NT) 각 1개, 명판(대) 함체당 1개, 명판(소)는 메인을 뺀 차단기 수만큼 저절로 들어갑니다(수량 칸 잠김).
• 잡자재 · 제작비 — 위 「잡자재(%)」·「제작비(%)」에 적으면 기타잡자재 · 제작비 줄이 생깁니다. 금액 = 이 두 줄을 뺀 을지 재료비 합 × %. 0 으로 하면 줄이 빠집니다. 다른 자재 줄이 없으면 이 두 줄도 생기지 않습니다.
• 설치 노무 — 함체·차단기의 현장 설치 인공은 표준품셈 기준으로 크기·형태에 따라 자동으로 들어갑니다(차단기는 완제품 설치 기준). 풀이 칸에 설치 노무 표와 부스바 표가 나란히 보입니다. 공구손료는 을지에 붙지 않고 내역서 공종의 [공구손료]에서 함께 계산됩니다.
• 단가 — 차단기 등 사전 자재의 재료비는 현장 단가 옵션 값으로 맞춰집니다. 재료비 칸을 직접 고치면 그 줄은 「직접 단가」로 남고 옵션을 바꿔도 그대로입니다.
• 차단기 브랜드 — 위 「차단기 브랜드」에서 이 분전함 차단기 줄의 단가 브랜드를 고릅니다. 비우면 현장 설정의 차단기 브랜드를 따릅니다. 브랜드는 현장 단가 옵션이 시중단가일 때만 단가에 반영되고(다른 옵션은 브랜드 축이 없습니다), 그 브랜드 단가가 없는 차단기는 기본 시중값으로 가며 풀이 칸에 개수가 보입니다. 함체 크기 계산은 브랜드와 무관합니다.
• 저장 — [저장]하면 을지 합계가 내역서 분전함 행 금액이 됩니다. 수량 방식에서 분전함의 노무비는 다른 일위대가처럼 내역서 끝 직종별 노무 줄(내선전공 등)에 인공으로 합쳐집니다.
• 사전에 저장 · 사전에서 불러오기 — 저장한 분전함은 리본 [사전에 저장]으로 우리 회사 분전함 사전에 이름을 붙여 둡니다(을지 줄 · 형태·크기·요율·브랜드 전부 · 같은 이름이면 덮어쓸지 묻습니다). 다른 현장에서 리본 [분전함]을 누르면 「시작」 목록에 사전이 보이고, 고르면 그 줄·판을 복사해 새 분전함 행을 만듭니다. 이때 차단기 단가·함체 단가·설치 노무는 그 현장 기준으로 다시 셉니다(사전과 달라진 줄 수를 알려 줍니다). 불러온 뒤 고쳐도 사전과 원래 현장은 바뀌지 않습니다. 사전은 그 창의 [사전 지우기]로 지웁니다. 사전 분전함은 우리 회사 일위대가 목록에는 나오지 않습니다.
• 회사 기본 요율 — 위 [회사 기본으로]를 누르면 지금 함체요율·잡자재·제작비 % 가 우리 회사 기본값이 되어, 새로 만드는 분전함([분전함] · [분전함 변환])이 그 값으로 시작합니다. 이미 있는 분전함과 사전에서 불러온 분전함은 바뀌지 않습니다. 대표 계정만 고칠 수 있습니다.

도면 산출 (DXF·DWG) 베타

베타 단계입니다. 세고 재는 것은 자동이지만 무엇인지 정하는 것은 사람이 하고, 결과는 늘 확인 대기입니다. 도면 꼴(블록·범례·레이어 이름)에 따라 못 읽는 것이 있을 수 있으니 내역서에 넣기 전에 숫자를 확인해 주세요. 잘 안 읽히는 도면은 [피드백]으로 알려 주시면 보완합니다.

설비 평면도 DXF 나 DWG 를 올리면 레이어를 전기 · 사양 · ? · 제외로 가르고, 전기 레이어의 블록(기구) 개수와 배관·배선 길이를 세어 확인 표로 보입니다. 리본 도면 [도면 산출(DXF·DWG)]. 세는 일은 프로그램이, 무엇인지 정하는 일은 사람이 합니다 — 결과는 내역서에 바로 들어가지 않고 확인·저장까지입니다(자재 전개는 다음 단계).

• 올리기 — DXF·DWG 또는 그것이 든 zip(30MB 까지 · zip 안 도면 60MB). DWG 는 서버가 DXF 로 바꿔 읽으므로 몇 초 더 걸리고, 변환이 CAD 의 「DXF 로 저장」과 다를 수 있어 숫자를 한 번 확인해 주세요(인엠스 충전소 도면 22 장으로 대조해 블록·길이가 같았습니다). 모델 공간만 세고 종이 공간(배치)은 세지 않습니다.
• 레이어 판정 — 레이어 이름·블록 이름·블록 비중·전기 사양 글자로 초안을 냅니다. 「전기」만 셉니다. 「사양」(분전반 결선 · 간선 사양 글자가 모인 레이어)과 「제외」(건축·치수·숨김선·밑그림)는 세지 않고, 「?」 는 판정을 못 한 것이라 셀렉트에서 정해 주세요. 「0」 같은 기본 레이어는 도곽·밑그림이 섞여 길이를 세지 않지만, 「전기」로 정하면 셉니다.
• 기구(블록) 개수 — 전기 레이어의 블록을 이름·레이어별로 셉니다. 이름 접두(FL·CO·SW·PN 등)로 종류를 짐작해 보이고, 짐작 못 한 것은 「모름」으로 둡니다(무엇인지는 「심벌 짝」 탭에서).
• 배관·배선 길이 — 직선·폴리라인·호를 레이어별로 m 로 셉니다(도면 단위는 DXF 의 단위 코드로 환산 · 단위가 없으면 mm 로 가정하고 경고). 폴리라인은 꼭짓점 사이를 직선으로 잽니다. 30 m 를 넘는 단일 선은 도곽·경계선일 수 있어 개수와 길이를 따로 보입니다. 수직 구간(입상·입하)과 경로 여유는 다음 단계에서 더합니다.
• 배율 — 도면 단위 → m 환산(mm 도면 = 0.001). 단위가 없거나 축척이 다르면 고칩니다.
• 심벌 짝(저장한 산출에서) — 블록마다 도면 범례 표에서 읽은 글·속성 값·영문 자판으로 친 한글 이름 풀이를 단서로 보이고, 자재마스터에서 찾은 후보를 셀렉트로 줍니다. 후보에 없으면 품명으로 찾거나 글자만 적어 둘 수 있습니다. [짝]을 누르면 이 산출에 기록되고, 「사전에」를 켜 두면 우리 회사 도면 심벌 사전에 쌓여 다음 도면에서 같은 블록 이름이 오면 먼저 올라옵니다(모양이 다르면 표시). 무엇인지 정하는 일은 사람이 합니다 — 범례·사전은 후보일 뿐입니다.
• 저장 — 레이어 집계와 판정·배율을 이 현장에 둡니다. 원본 DXF 는 두지 않지만 저장한 산출은 원본 없이도 판정을 바꿔 다시 셀 수 있습니다. 같은 파일을 다시 올리면 저장된 판정이 적용됩니다.

• 자재 전개(저장한 산출에서) — 레이어마다 배선 조합(주전선 자재 × 가닥 · 접지선 · 전선관)을 정하면 길이 × 가닥으로, 심벌 짝은 개수로 확인 대기 줄이 됩니다. 도면의 배선 표시 블록에 「2.5㎟ x 2 E (HI 16)」 같은 글이 있으면 초안으로 보이고, 회사 배선 사전에 쌓인 조합은 다음 도면에서 먼저 올라옵니다. 수직 구간(입상·입하)은 설정 창 「높이」의 천정 높이와 기구 설치 높이로 더하고, 비어 있으면 줄에 「높이 없음」으로 남습니다. 경로 보정(%)은 회사가 정하기 전엔 0 입니다. 고른 줄을 [내역서에 넣기]하면 현재 공종에 담기고 단가는 이 현장의 단가 옵션으로 정해집니다 — [작업취소]로 되돌릴 수 있습니다. 전선관 굵기는 도면 표기를 그대로 쓰며, 점유율 계산 자료가 등록되면 계산값을 함께 보입니다.

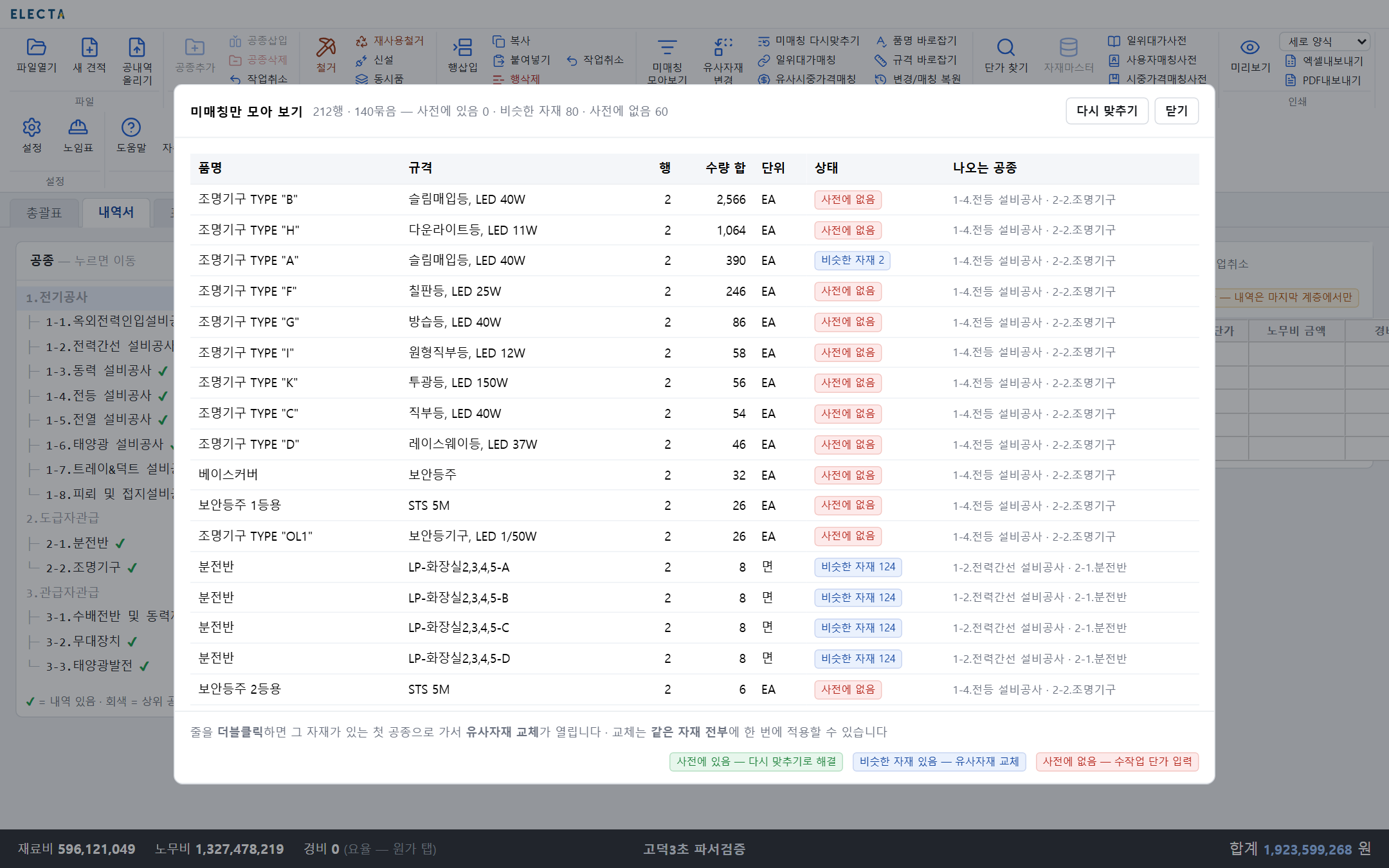

미매칭 모아보기

아래 표시가 할 일을 알려 줍니다 — 사전에 있음 [미매칭 다시맞추기]로 해결 · 비슷한 자재 있음 [유사자재변경] · 사전에 없음 수작업 단가 입력(또는 우리 회사 자재로 등록).

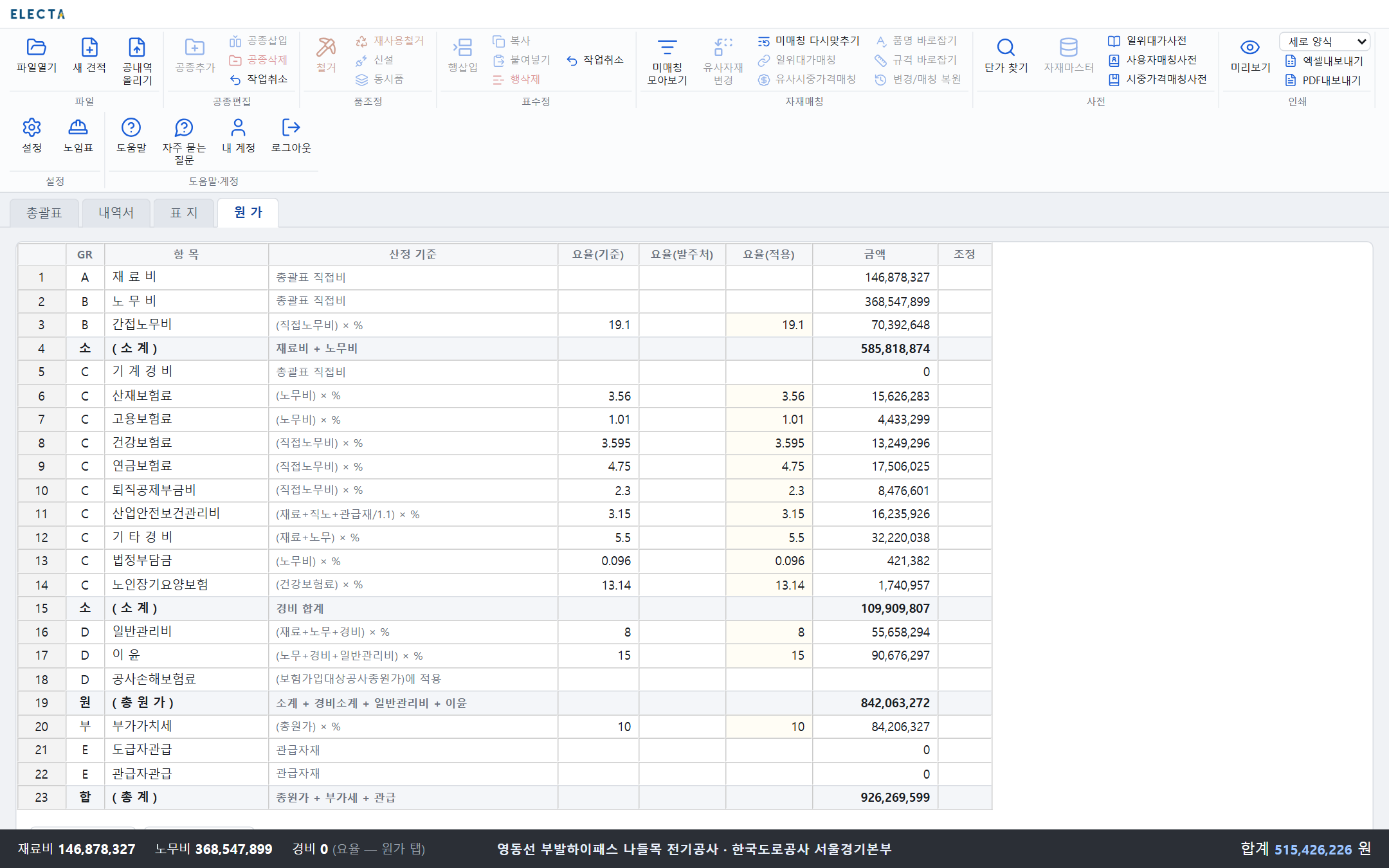

원가 탭

• [기본값 불러오기] — 요율(적용)을 조달청 기준값으로 되돌립니다.
• [발주처 기준 적용] — 요율(적용)을 발주처 요율로 바꿉니다. 발주처 요율이 없는 현장(공내역서 없이 만든 현장)에서는 누를 수 없습니다.
• [조달청 제비율 표] — 조달청 간접공사비(제비율) 적용기준 원본 표를 창으로 봅니다(토목·조경·산업환경설비 / 건축·산업환경설비 두 쪽). [크게 보기]나 그림을 누르면 원래 크기로 키웁니다.
• [금액 줄 추가] — 네고·한전시설부담금처럼 항목과 금액을 직접 적는 줄을 넣습니다. 금액은 부가세 포함으로 적고, 빼는 금액은 −(마이너스)로 적습니다. 총계 아래에 붙고, 맨 아래 「최종 금액」 = 총계 + 적은 금액들입니다. 일반관리비·이윤·부가세 계산에는 들어가지 않고, 표지 공사금액과 원가계산서 출력에 반영됩니다.
• [금액 줄 고치기] — 고른 금액 줄(파란 바탕)을 고치거나 지웁니다. 줄을 두 번 눌러도 됩니다. 공내역서를 빈 현장에 다시 가져오면 요율을 새로 채우면서 금액 줄도 지워지므로 다시 적어야 합니다.
• 직접비(재료·노무·경비)는 총괄표에서 옵니다 — 원가 탭에서는 고치지 않습니다.
• 폐기물처리비·조달수수료 — 내역서에서 품명에 「폐기물」이 든 줄의 경비는 폐기물처리비(공사손해보험료 아래)로, 「조달수수료」가 든 줄은 발주처에 정리해 주는 비용이라 우리 공사비 어디에도 넣지 않고 원가 화면 부가가치세 아래에 참고로만 금액을 보입니다(출력·표지에는 안 찍힙니다). 폐기물처리비는 기계경비에 더하지 않고, 일반관리비·이윤 계산에 들어가지 않으며 총원가에 더해집니다.

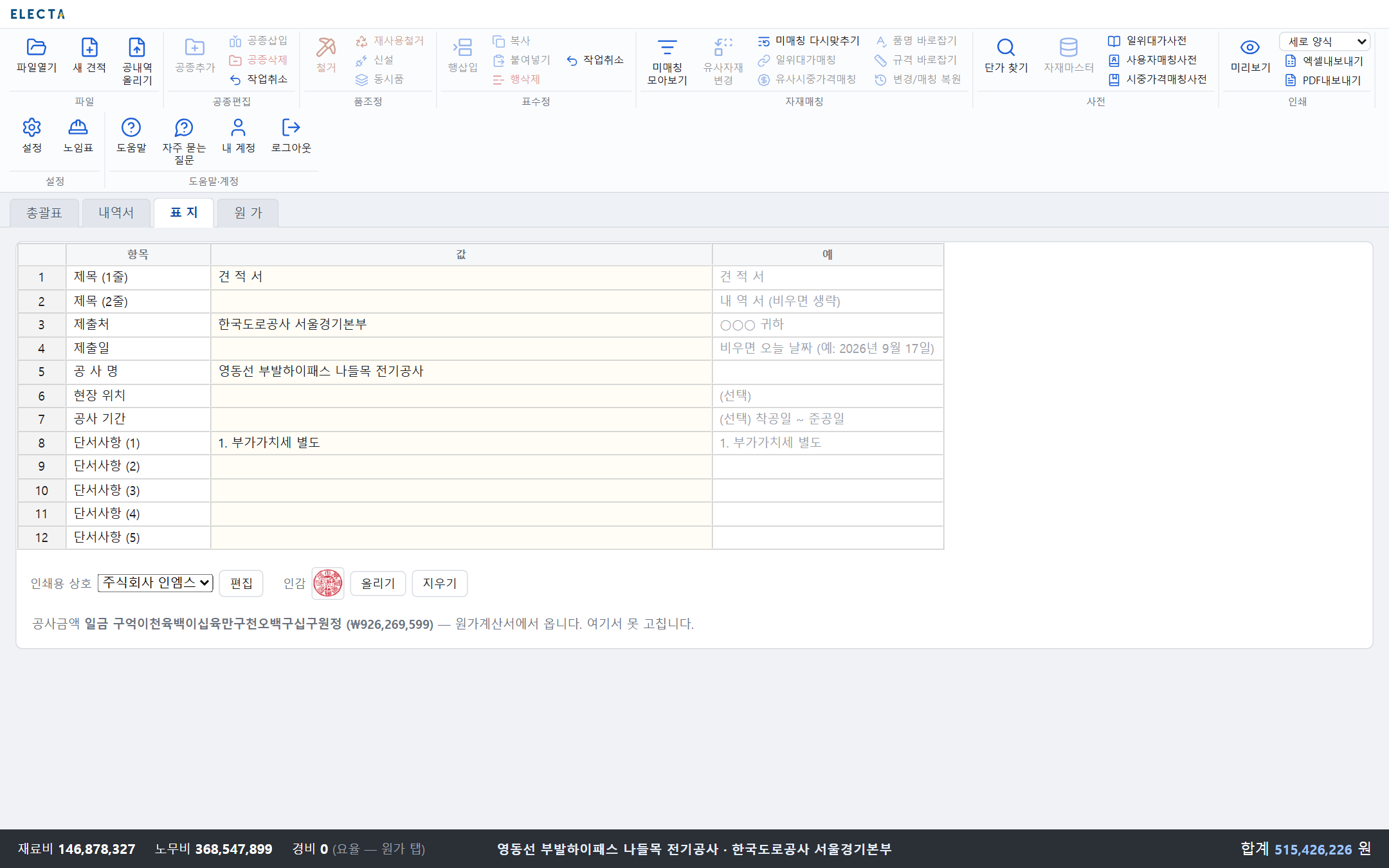

표지 탭

• 공사금액 = 총원가 + 부가세(+ 원가 탭에서 적은 금액 줄)입니다. 그래서 새 견적의 단서사항 (1) 기본값은 「1. 부가가치세 포함」입니다 — 다른 조건이면 고쳐 적으세요.
